（一）錐齒輪切齒機床的種類

    1、根據被加工齒輪的齒面節線的類型，主要有兩種：

    （1）圓弧齒錐齒輪加工機床：如Y225、Y2280、Y2250A、NO116、527B等切齒機床，其切齒過程為切完一個齒槽后，輪坯作分齒運動，然后再切另一個齒槽，直至把所有齒切完。主要用來加工漸縮齒圓弧齒錐齒輪。

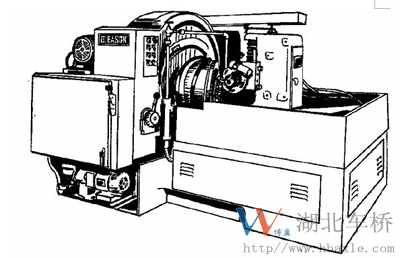

 Y2280機床

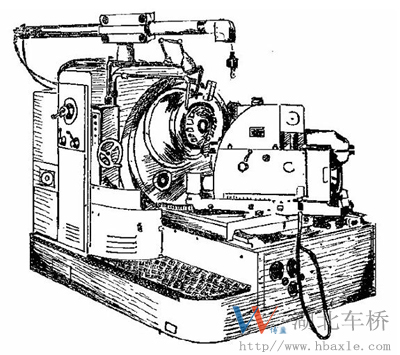

NO116機床

    （2）延伸外擺線齒切齒機床：如奧利康C27、C28、C40、C60等。這種機床的切齒是連續切削的。刀盤上裝有一定組數的刀片，每組刀采用三個刀片（粗切刀片、內精切刀片和外精切刀片）。銑刀盤與工件做連續旋轉運動，并且附加形成齒形的搖臺擺動運動進行切齒。這種不間歇分齒的切削通常叫做“連續切削法”。這種方法切出來的齒輪一般是等高齒，它的接觸比較理想，生產效率也比較高。

    2、切齒機床按其使用特性又可分為兩大類：

    （1）粗切機：粗切機專門作粗切齒用，其中又分為大齒輪粗切機和小齒輪粗切機。大齒輪粗切機在切齒時，刀盤只做簡單的切入運動（不滾動），也就是成形法。如Y2150機床。小輪粗切機在切齒時，是刀盤先做切入運動，等切到全齒深后再做滾切（展成）運動。

    （2）萬能切齒機：可作為大齒輪或小齒輪的粗切或精切用。如Y225、Y2280、Y2250、NO116、527B、5C280等銑齒機。

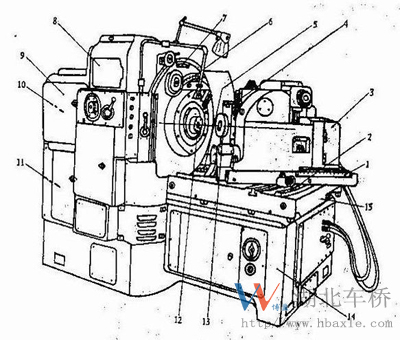

下圖為Y225銑齒機示意圖：

Y225銑齒機

1、水平輪位   2、安裝角  3、分度掛輪  4、垂直輪位  5、床位    6、刀位   7、搖臺角    8、滾切修正機構    9、進給掛輪    10、切速掛輪       11、滾比掛輪   12、刀盤主軸  13、工件主軸   14、床身    15、床鞍

（二）切齒機床的維護保養和操作注意事項

    1、定期清洗切齒機和更換油液，使各潤滑油路、管道等經常保持暢通和壓力的穩定。一般在滿負荷的情況下，對于螺旋錐齒輪切齒機來說，半年左右清洗和換油一次比較合適，最多不超過一年。

    2、定期檢修機床，這也是保持和恢復切齒機精度的有效措施之一。對于滿負荷工作的機床，一般情況下，半年檢修一次，并定期大修。否則，機床長期失修，就會造成精度下降，不能保證產品質量。
